Le glossaire complet du SSI et de l’incendie

Votre installateur ou votre mainteneur vous parle d’AES, de SMSI, de SDI ou autres termes barbares ? Votre assureur vous demande le N5 ? Il emploie des acronymes et vous ne comprenez pas tout ? Pas de panique, vous êtes au bon endroit ! Voici le glossaire complet de l’incendie et du SSI.

1. Lexique du ssi

Adressable : permet d’identifier l’emplacement exact d’une alerte d’incendie au sein d’un bâtiment. Chaque détecteur de fumée, de chaleur ou dispositif manuel dans le système a une adresse unique. Lorsqu’une alarme se déclenche, le panneau de commande identifie exactement le dispositif activé.

Alarme : émission d’un signal sonore et/ou visuel pour prévenir les occupants d’un établissement d’un incendie et ordonner l’évacuation. Il existe plusieurs types d’alarme feu : immédiate ou temporisée, réduite à une partie des occupants ou à l’ensemble d’un établissement.

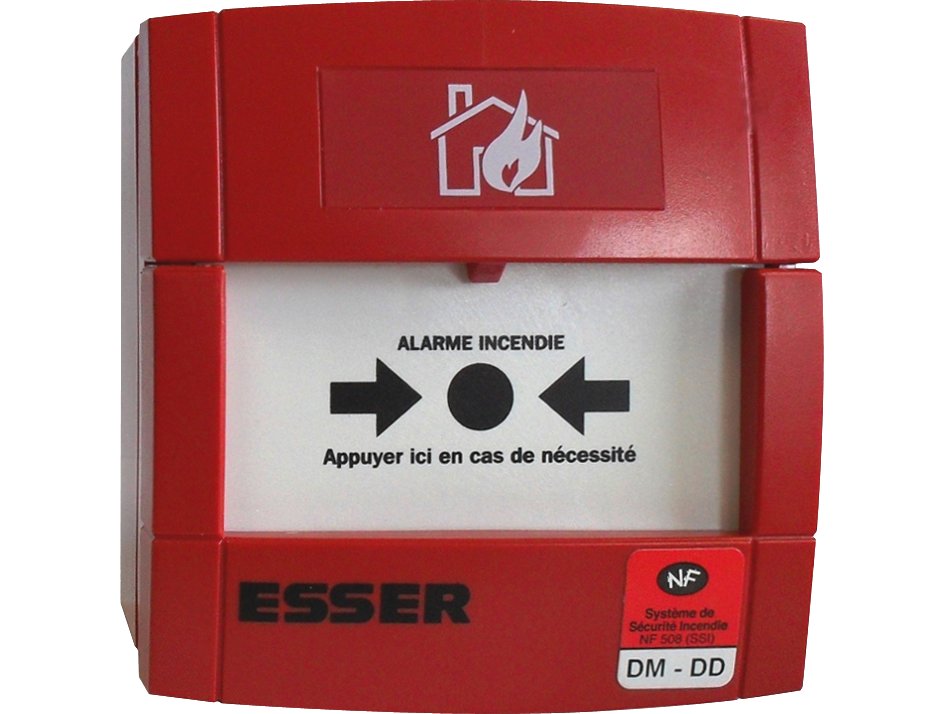

Boucle d’alarme : circuit électrique continu avec raccordement des déclencheurs manuels ou des détecteurs automatiques.

CMSI ou Centralisateur de Mise en Sécurité Incendie : dispositif qui émet des ordres à destination des matériels assurant les fonctions de mise en sécurité. Le C.M.S.I. appartient au S.M.S.I. Il existe 2 types de C.M.S.I. :

Compartimentage : ensemble des mesures constructives prises pour limiter et ralentir la propagation d’un incendie en créant des obstacles.

Conventionnel : type de système plus simple et plus traditionnel par rapport aux systèmes adressables qui divise le bâtiment en zones. Le panneau de contrôle surveille indépendamment chaque zone. En cas d’alarme, le panneau indique seulement la zone d’où provient l’alarme, sans préciser le dispositif spécifique déclencheur.

DCMR ou Dispositif de Commandes Manuelles Regroupées : appareil équivalent à la juxtaposition de plusieurs DCM dans un même boîtier. Il regroupe toutes les commandes des DAS du SMSI qui restent actionnables individuellement.

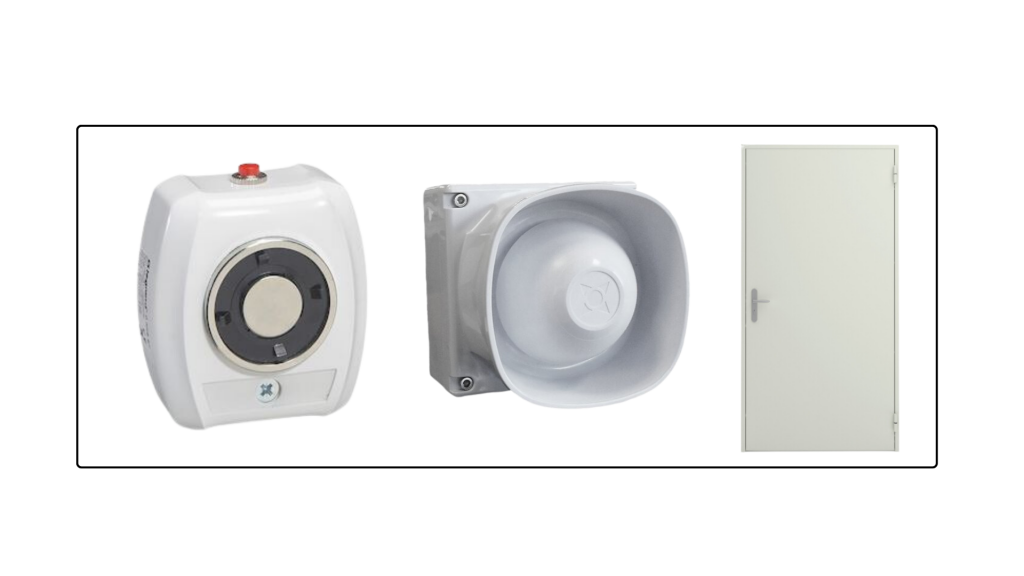

DCT ou Dispositif Commandé Terminal : dispositif commandé qui participe directement à la mise en sécurité d’un bâtiment. Les DCT comprennent :

EA ou Equipement d’Alarme : ensemble des appareils nécessaires au déclenchement et à l’émission des signaux sonores d’évacuation d’urgence. L’EA fait partie du SMSI. 4 types d’équipements d’alarme existent : 1, 2 (a ou b), 3 et 4.

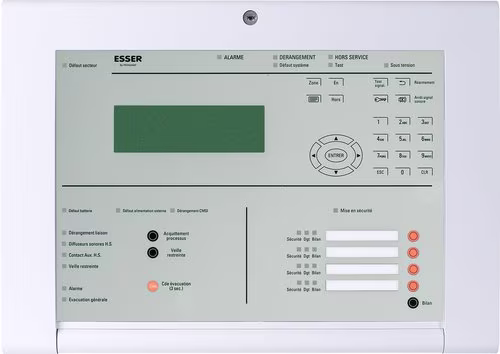

ECS ou Équipement de contrôle et de signalisation : il reçoit des alarmes (détecteurs ou déclencheurs manuels) et donne la localisation de l’incendie. L’ECS se retrouve dans plusieurs cas :

• pour recevoir les signaux des détecteurs et déclencheurs manuels.
• pour déterminer si ces signaux correspondent à une condition d’alarme feu.
• pour signaler cette condition d’alarme feu sous forme audible et visible.
• pour localiser le lieu du danger.
• pour enregistrer tout ou partie de cette information.
• pour surveiller le fonctionnement correct du système et signaler tout dérangement de façon audible et visible.

Mise en sécurité incendie : assure en cas d’incendie certaines fonctions comme :

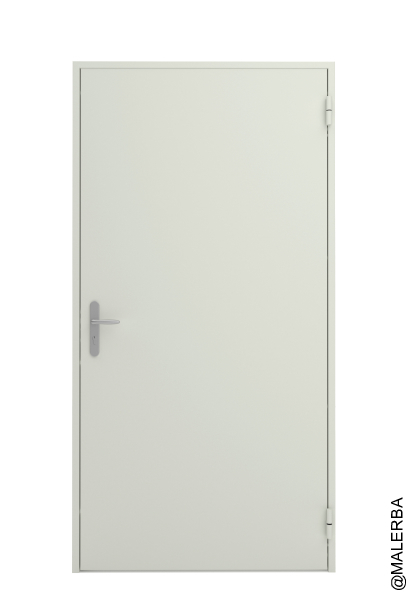

• Le compartimentage (portes et clapets coupe-feu).
• Le désenfumage (ventilateurs, ouverture des volets, des exutoires et des ouvrants en façade).
• L’évacuation des personnes (déverrouillage des IS, éclairage de sécurité).
• L’extinction automatique.

SDI ou Système de Détection Incendie : ensemble des appareils nécessaires à la détection automatique d’incendie et comprenant obligatoirement :

SMSI ou Système de Mise en Sécurité Incendie : ensemble des équipements qui assurent les fonctions nécessaires à la mise en sécurité d’un bâtiment en cas d’incendie :

SSI ou Système de Sécurité Incendie : ensemble des matériels servant à collecter toutes les informations ou ordres liés à la seule sécurité incendie, à les traiter et à effectuer les fonctions nécessaires à la mise en sécurité d’un bâtiment ou d’un établissement. Dans sa version la plus complexe (SSI de catégorie A), il est composé de deux sous-systèmes principaux :

• un Système de Détection Incendie (SDI).
• un Système de Mise en Sécurité Incendie (SMSI) qui peut comporter les fonctions suivantes :
  • compartimentage
  • évacuation des personnes (diffusion du signal d’évacuation, gestion des issues)
  • désenfumage
  • extinction automatique
  • mise à l’arrêt de certaines installations techniques.

Les systèmes de sécurité incendie sont classés en 5 catégories par ordre de sévérité décroissant, appelées A, B, C, D et E.

Tableau de signalisation : tableau regroupant la gestion et les fonctions de l’Equipement d’Alarme ou de la détection automatique d’incendie.

UCMC ou Unité de Commande Manuelle Centralisée : sous-ensemble du CMSI permettant de commander les DAS, sur décision humaine, depuis un point central.

UGA ou Unité de Gestion d’Alarme : sous-ensemble de l’équipement d’alarme faisant partie intégrante du CMSI, ayant pour mission de collecter les informations en provenance de déclencheurs manuels ou du système de détection incendie, de les gérer et de déclencher le processus d’alarme. Elle peut être incluse dans un autre matériel du SSI.

US ou Unité de Signalisation : dispositif qui assure la signalisation des informations nécessaires pour la conduite du SMSI. L’US fait partie intégrante d’un CMSI, d’un DCS ou d’une AES.

ZA ou Zone de diffusion d’Alarme générale : zone géographique dans laquelle le signal d’alarme générale est audible pour donner l’ordre d’évacuation. Elle est à considérer comme une zone de mise en sécurité.

ZD ou Zone de Détection : zone surveillée par un ensemble de détecteurs et/ou déclencheurs manuels. On distingue :

• Les zones de détection automatique avec des détecteurs incendie.
• Les zones de détection par déclencheurs manuels.

ZS ou Zone de mise en Sécurité : zone susceptible d’être mise en sécurité par le SMSI. Une zone de mise en sécurité peut correspondre à deux fonctions différentes :

• la zone de compartimentage (Z.C.) correspondant à la fonction compartimentage.
• la zone de désenfumage (ZF) correspondant à la fonction désenfumage.

2. Normes du SSI

NFS

NFS61-931 : concerne les dispositions générales relatives aux SSI, la définition des 5 catégories (A, B, C, D et E), les principes de base et les niveaux d’accès.

NFS61-932 : concerne les règles générales d’installation des matériels et des liaisons constituants les systèmes de mise en sécurité incendie (SMSI).

NFS61-933 : concerne les dispositions générales relatives à l’exploitation et la maintenance.

NFS61-934 : concerne le CMSI et vise à assurer l’aptitude à la fonction des équipements techniques constitutifs d´un système concourant à la sécurité contre les risques d’incendie et de panique.

NFS61-935 : concerne les dispositifs assurant la signalisation des informations nécessaires pour les systèmes de mise en sécurité incendie.

NFS61-936 : concerne les règles de conception et les caractéristiques principales d’aptitude à la fonction des équipements d’alarme pour l’évacuation mis en œuvre dans le cadre d’un SSI.

NFS61-937 : concerne les dispositifs actionnés de sécurité (DAS) permettant d’assurer les fonctions de compartimentage, de désenfumage ou d’évacuation.

NFS61-938 : concerne les dispositifs de commande (manuelles, manuelles regroupées, avec signalisation…).

NFS61-939 : concerne les alimentations pneumatiques de sécurité.

NFS61-940 : concerne les alimentations électriques de sécurité (AES).

NFS61-941 : concerne les équipements de répétition utilisés pour les fonctions de détection incendie, d’évacuation, de compartimentage, de désenfumage et d’extinction automatique à gaz dans un SSI et/ou un SEAG.

NFS61-942 : concerne les alarmes menaces intégrées au SSI.

NFS61-961 : concerne les prescriptions, les méthodes d’essais et les critères de performance auxquels doivent satisfaire les Systèmes Détecteurs Autonomes Déclencheurs (S.D.A.D.) mais ne donne pas les conditions d’installation et de mise en service.

NFS61-970 : concerne les règles d’installation des systèmes de détection incendie (SDI), incluant les liaisons filaires ou radioélectriques. Elle donne également des exigences techniques lors de l’utilisation de ces systèmes pour délivrer des informations vers des dispositifs auxiliaires tels que des systèmes d’extinction automatique et des systèmes de mise en sécurité incendie (SMSI)..

NF EN

NF EN 54-2 : concerne les es exigences, les méthodes d’essais et les critères de performance des équipements de contrôle et de signalisation des systèmes de détection et d’alarme incendie installés dans les bâtiments..

NF EN 54-4 : concerne les les exigences, les méthodes d’essais et les critères de performance des équipements d’alimentation électrique des systèmes de détection et d’alarme incendie installés dans les bâtiments.

3. Référentiels APSAD

SYSTÈME D’EXTINCTION AUTOMATIQUE

Réglementation APSAD R1 : extinction automatique à eau de type sprinkler. La règle définit les exigences relatives à la conception, l’installation, la maintenance et la vérification périodique de ces systèmes. Il couvre la classification des risques, les caractéristiques des sources d’eau et des pompes, les matériels à utiliser, l’essai du système, ainsi que l’extension des systèmes existants ou leur révision.

Référentiel APSAD R2 : brouillard d’eau. Le référentiel propose de faire le point sur la technologie du brouillard d’eau, les caractéristiques de l’agent extincteur, ses modes d’action sur le feu et les différents paramètres conditionnant l’efficacité des systèmes. Il définit des recommandations pour l’installation, la maintenance et la fiabilité des systèmes.

Réglementation APSAD R3 : extinction automatique CO2. La règle définit les exigences minimales de conception, d’installation et de maintenance des systèmes d’extinction automatique à CO₂, ainsi que les exigences relatives à la sécurité des personnes, à l’extension ou à la modification d’installations existantes.

Réglementation APSAD R12 : extinction automatique à mousse à haut foisonnement. Le référentiel définit les exigences relatives à la conception, à l’installation et à la maintenance de ces installations. Il s’applique aux portes battantes et coulissantes résistant au feu, aux portes et rideaux à dévêtissement vertical résistant au feu, aux clapets coupe-feu et aux fermetures coupe-feu pour convoyeurs et bandes transporteuses.

Référentiel APSAD R13 : extinction automatique à gaz. Le référentiel définit les exigences minimales de conception, d’installation et de maintenance de ces systèmes. Les dispositions applicables à toutes les installations sont complétées par des exemples de calcul et les éléments nécessaires au dimensionnement spécifique des installations à dioxyde de carbone, à gaz inhibiteur et à gaz inerte.

SYSTÈME DE DÉTECTION ET DE MISE EN SÉCURITÉ

Réglementation APSAD R7 : détection automatique d’incendie. La règle concerne les exigences techniques minimales pour l’analyse des risques, l’installation et la maintenance. Il inclut la détection incendie par analyse d’images.

Référentiel APSAD R15 : ouvrages séparatifs coupe-feu. Le référentiel fournit tous les éléments nécessaires à la construction de ces ouvrages dont il définit les objectifs à atteindre, donne des exemples de réalisation et propose des solutions types explicitées par de nombreux schémas. Il s’applique aux :

• murs séparatifs coupe-feu (MSCF) ;
• murs coupe-feu (MCF) ;
• murs séparatifs ordinaires (MSO) ;
• compartiments à l’épreuve du feu (CEF).

Réglementation APSAD R16 : dispositifs de compartimentage. Le référentiel définit des exigences minimales pour la réalisation, la mise en service et la maintenance.

Référentiel APSAD R17 : désenfumage naturel. Le référentiel définit les exigences relatives à la conception, à l’installation et à la maintenance des dispositifs d’évacuation naturelle des fumées et de chaleur : les exutoires de fumées et de chaleur ainsi que les ouvrants de façade.

MOYENS D’EXTINCTION MOBILES

Référentiel APSAD R4 : extincteurs portatifs et mobiles. La règle concerne l’implantation des extincteurs adaptés aux diverses classes de feu, ainsi que les opérations de maintenance, les vérifications périodiques et la révision des installations.

Réglementation APSAD R5 : robinets d’incendie armés et postes d’incendie. La règle concerne la conception et la réalisation d’une installation de robinets d’incendie armés.

ORGANISER LA SÉCURITÉ

Référentiel APSAD R6 : maitrise du risque incendie et du risque industriel. Le référentiel définit des exigences d’organisation, précise les missions des équipes d’intervention, les moyens matériels dont doit disposer l’établissement.

Référentiel APSAD R8 : surveillance des risques. Le référentiel permet de définir des moyens humains, organisationnels et techniques pour rechercher la meilleure prévention possible mais aussi pour prévoir une intervention efficace face à tous les événements pouvant porter atteinte à l’intégrité de l’établissement. Il s’applique aux risques industriels internes ou externes (incendie, explosion, fuite ou épandage de produits dangereux, etc.), aux risques liés à la malveillance (vol, dégradation, sabotage, etc.), aux risques naturels (inondation, neige, tempête, etc.) et aux risques techniques affectant les utilités (électricité, froid, etc.).

Référentiel APSAD R11 : analyse de risque et de vulnérabilité. Le référentiel a pour objectif d’accompagner les utilisateurs, organismes, consultants ou assureurs dans la conduite ou la prescription de missions d’évaluation du risque d’incendie dans des établissements de type agricole, industriel, commercial, logistique ou tertiaire.

BONNES PRATIQUES

Réglementation APSAD D9 : guide pratique d’appui au dimensionnement des besoins en eau pour la défense extérieure contre l’incendie. Ce guide propose, par type de risque, une méthode permettant de dimensionner les besoins en eau minimums nécessaires à l’intervention des secours, publics ou privés, extérieurs ou internes à l’établissement..

Réglementation APSAD D14 : construction – comportement au feu. Le référentiel définit des exigences de conception, de comportement au feu et de mise en œuvre pour :

• Les couvertures isolantes en bac acier revêtues d’étanchéité (catégorie Co2) ;
• Les couvertures et bardages en plaques et rouleaux en polyester armé de fibres de verre ;
• Les toitures composées de supports rigides ligno-cellulosiques associés à des revêtements souples continus ou discontinus ;
• Les structures en bois lamellé-collé (catégorie O2).

RISQUES ÉLECTRIQUES

Réglementation APSAD D18 : installations électriques. Le référentiel décrit la procédure pour la réalisation de 2 types de missions :

• La mission de vérification des installations et de rédaction d’un compte rendu de vérification Q18, complémentaire aux vérifications réglementaires et aux éventuelles vérifications par thermographie infrarouge.
• La mission d’assistance prévention risques électriques (APRE), qui permet de mettre en place des mesures de prévention et de protection des biens.

Référentiel APSAD D20 : procédés photovoltaïques. Le référentiel rassemble des dispositions relatives à la conception, à l’installation et à la maintenance vers lesquelles il convient de tendre afin de limiter l’aggravation du risque d’incendie et permettre l’accessibilité pour l’intervention des secours ou les opérations d’entretien.
